POMIAR ODKSZTAŁCEŃ

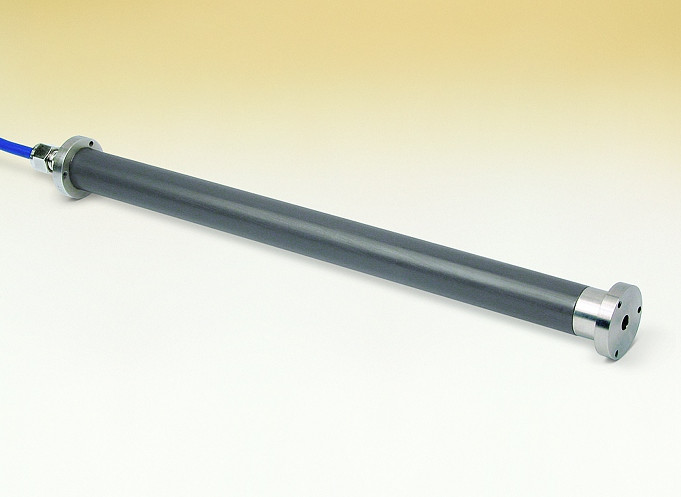

Czujnik ten zaprojektowano do badań odkształceń dynamicznych w konstrukcjach betonowych, drogach asfaltowych i gruncie. Składa się z dwóch kołnierzy połączonych elementem sprężystym i specjalnie skonstruowanych pierścieni łączących.

Czujnik instalowany na zewnątrz elementu, dowolnego typu konstrukcji. Model ten jest dostępny w długościach od 150mm do 300mm. Czujniki, w zależności od typu konstrukcji, mogą być mocowane za pomocą kleju, spawania bądź specjalnych końcówek wklejanych do

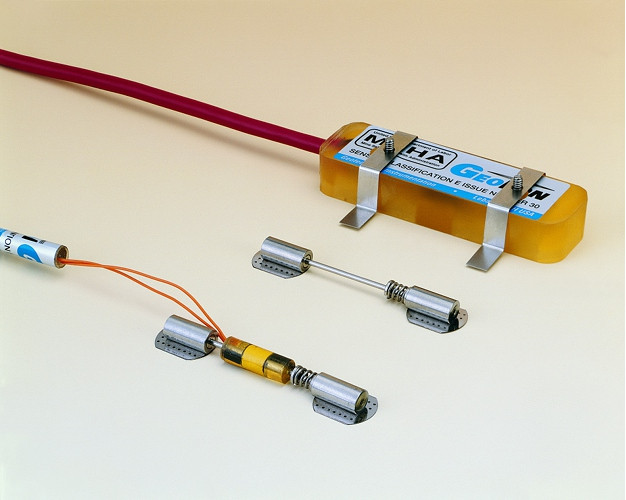

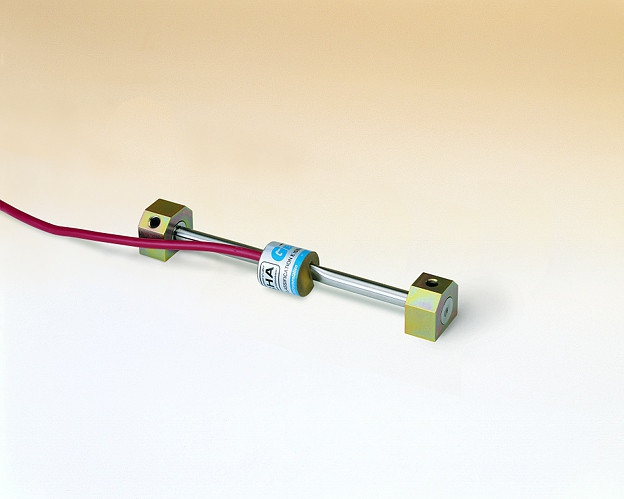

Czujnik został zaprojektowany do bardzo dokładnego pomiaru odkształceń (0,4µm ) w konstrukcjach stalowych(Model 4100) oraz prętów zbrojeniowych elementów żelbetowych (Model 4150).

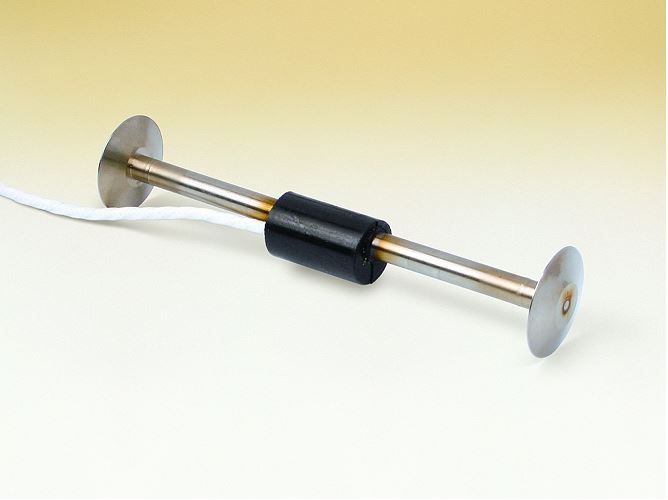

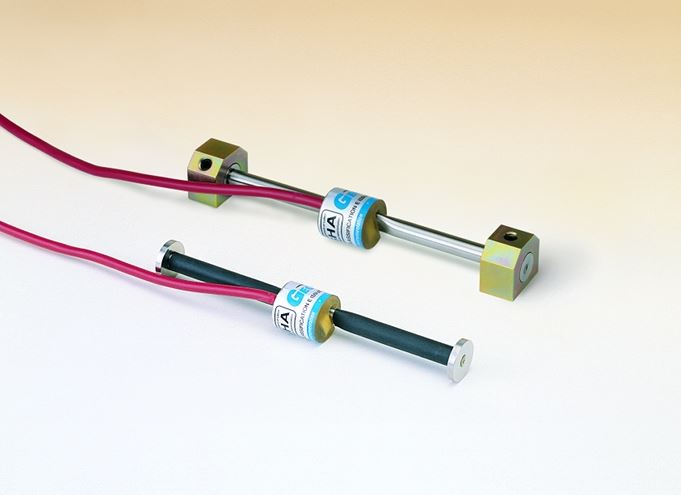

Czujniki zaprojektowano do bezpośredniego ułożenia w betonie. Model standardowy (4200) o długości 153mm i dokładności pomiaru 1µm , jest powszechnie używany do pomiaru odkształceń w fundamentach, palach, mostach, tamach, tunelach itp.

To czujnik identyczny jak Model 4200 z tą różnicą , że zaprojektowano go specjalnie do zastosowania w elementach, które mogą pracować w temperaturze nawet do 200oC. Jest szczególnie przydatny w elementach prefabrykowanych poddawanych obróbce cieplnej w autoklawach.

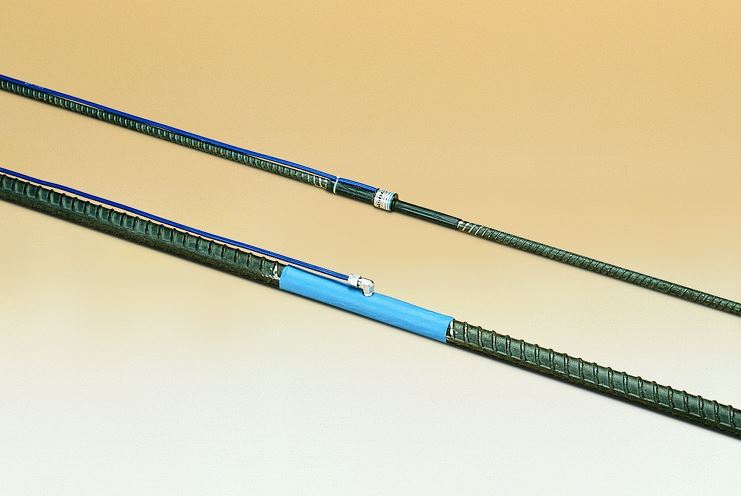

Czujnik zaprojektowano do pomiaru prętów zbrojeniowych w konstrukcjach żelbetowych. Model 4911 o średnicy 12mm instalowany jest obok badanego pręta zbrojeniowego (tzw. "sister bar"). Modele o większej długości (4911A) przeznaczone są do bezpośredniego wspawania w pręt.
