POMIAR PARCIA I SIŁY

Urządzenie służy do pomiaru ciśnienia parcia gruntu. Wszystkie czujniki składają się z dwóch okrągłych płytek, zespawanych ze sobą po obwodzie. Pomiędzy płytkami znajduje się nieznaczne wgłębienie, w którym umieszczony został olej pod ciśnieniem.

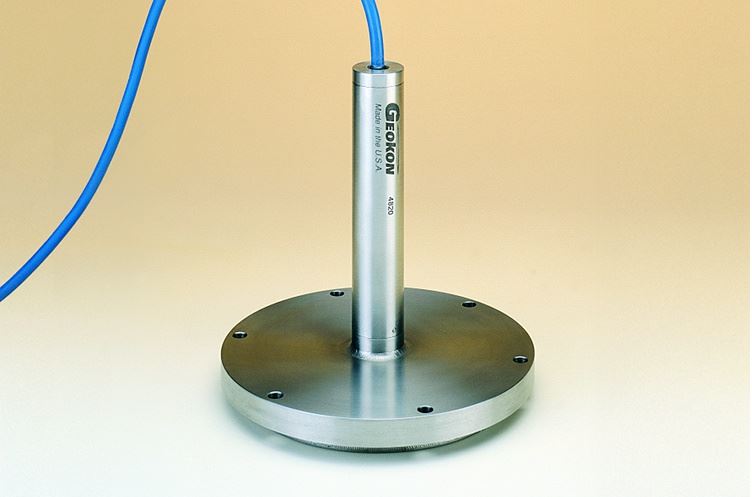

Czujnik służy do pomiaru parcia gruntu na powierzchni konstrukcji stalowych lub betonowych. Urządzenie zbudowano z bardzo cienkich płytek wrażliwych na wszelkie zmiany parcia. Spodnia część została wyposażona w cztery wypustki, służące do zamocowania czujnika na konstrukcji.

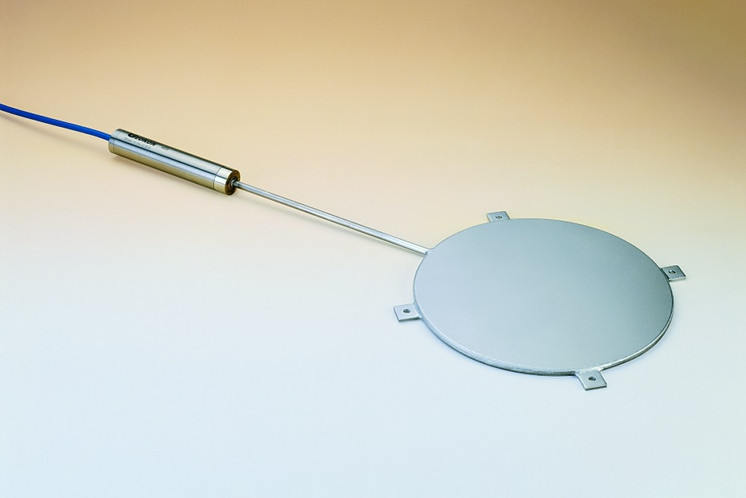

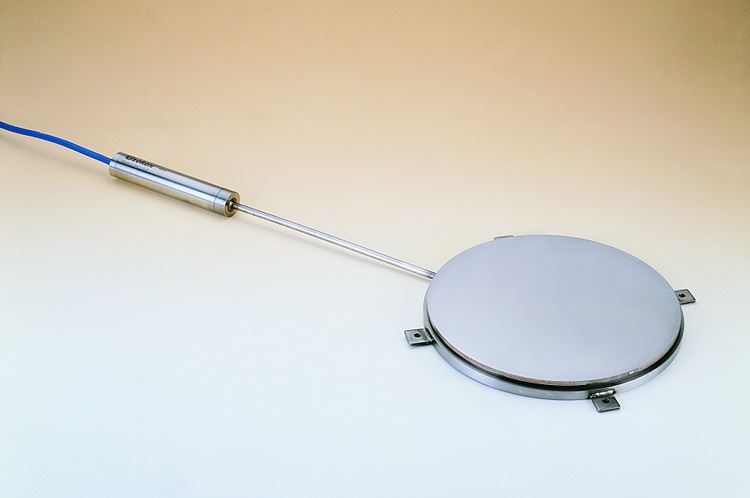

Urządzenie w rzeczywistości składa się z dwóch części : 4850-2 czujnik do pomiaru "naprężeń" obwodowych i prostopadłego do niego czujnika 4850-1. Każda z tych części zbudowana jest z dwóch prostokątnych płytek, pomiędzy którymi znajduje się sprężona ciecz.

Czujnik zaprojektowano z myślą o parciu jakie występuje na ściankach szczelinowych w czasie prowadzenia wykopów. Płaska część czujnika jest dociskana do ściany wykopu za pomocą specjalnej ramy hydraulicznej , mocowanej w wykopie.

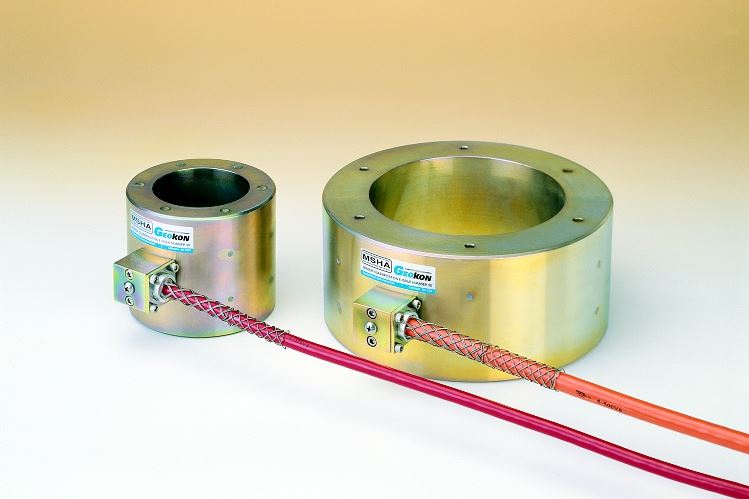

Czujnik zbudowany jest z rury grubościennej ze stali wysokiej wytrzymałości, na której obwodzie nawinięto po od 3 do 6 czujników strunowych. Siła przyłożona do urządzenia powoduje wydłużenie wszystkich trzech czujników.
